Faisant suite aux deux précédentes publications sur la sélectivité des protections, dans cet article, nous allons voir comment nous pouvons mettre en œuvre ce mécanisme dans Schemaplic.

1 MISE EN OEUVRE DANS SCHEMAPLIC :

Avec la nouvelle version incluant la bibliothèque « Tableau », nous pouvons mettre en œuvre le concept de sélectivité des protections. Sur le disjoncteur d’abonné et le disjoncteur bipolaire, en plus de pouvoir sélectionner la courbe de déclenchement du magnétique, nous pouvons fixer la temporisation de déclenchement nous permettant de mettre en œuvre la sélectivité ampèremétrique. Nous vous proposons le schéma suivant :

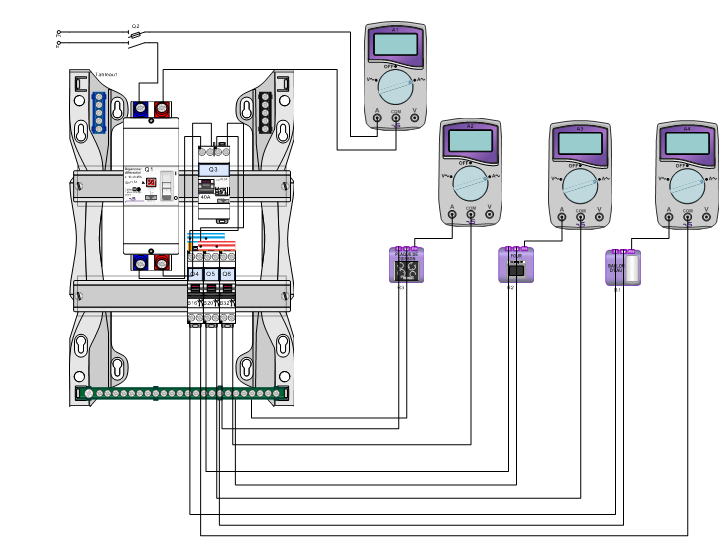

selectivite_amperemetrique

Sur ce schéma, nous avons le matériel suivant :

Repère Nature Calibre Type Temporisation Différentiel
Q2 Coupe-circuit fusible 64 A aM (40 A AD dans la réalité) Sans objet Sans objet
Q1 Disjoncteur d’abonné 30 A Courbe D (20 In) 80 mS 500 mA
Q3 Interrupteur différentiel 40 A Sans objet Sans objet 30 mA
Q4 Disjoncteur 16 A Courbe B (3 In) 0 mS Sans objet
Q5 Disjoncteur 20 A Courbe B (3 In) 0 mS Sans objet
Q6 Disjoncteur 32 A Courbe B (3 In) 0 mS Sans objet

Les 3 disjoncteurs alimentent 3 récepteurs :

  • le départ 16 A > ballon d’eau chaude 2000 W
  • le départ 20 A > four 2500 W
  • le départ 32 A > plaque de cuisson à induction 7200 W (lorsque toutes les plaques sont allumées simultanément)

Les ampèremètres nous permettront de suivre les intensités absorbées par les récepteurs et l’intensité absorbée par l’installation.

1.1 Test en surcharge :

Passons en mode simulation avec les valeurs des récepteurs indiquées ci-dessus. Fermons Q4, puis Q3 puis Q1 puis Q2 (départ 16 A). Les ampèremètres A1 et A4 indiquent des courants de 8,69 A. Pas de disjonctions. Branchons un autre ballon de 2000 W sur le départ 16 A (en réalité, dans les propriétés passons la puissance du ballon à 4000W). Relançons la simulation, la puissance passe à 4000 W, le courant à 17,3 A et le disjoncteur Q4 s’ouvre au bout d’un temps compris entre 722 et 2743 secondes. La sélectivité est bien assurée.

Passons au départ 20 A. Ajoutons 1 four absorbant 2500 W (en réalité, dans les propriétés passons la puissance du four à 5000W). La puissance passe à 5000 W. Fermons Q5, Q3, Q1 et Q2, les ampèremètres indiquent un courant de 21,7 A et le disjoncteur Q5 s’ouvre au bout d’un temps compris entre 722 et 2745 secondes. La sélectivité est bien assurée.

Passons au départ 32 A. Fermons Q6, Q3, Q1 et Q2, les ampèremètres A1 et A2 indiquent un courant de 31,3 A et le disjoncteur Q1 s’ouvre au bout d’un temps compris entre 2796 (plus de 46 minutes) et 10625 secondes (presque 3 heures). La sélectivité n’est pas assurée mais il est très rare d’utiliser des plaques à induction aussi longtemps donc le risque de déclenchement sera très limité.

Modifions les puissances des 3 récepteurs : abaissons la puissance de la plaque à 4000 W, celle du four à 2500 W et celle du ballon à 2000 W. Fermons Q4, Q5, Q6, puis Q3, Q1 et Q2, les ampèremètres A1, A2, A3 et A4 indiquent respectivement 36,9 A, 17, 38 A, 10,86 A et 8,69 A et le disjoncteur Q1 s’ouvre au bout d’un temps compris entre 115 et 438 secondes. La sélectivité n’est plus assurée mais sur un abonnement 6kVA, il est difficile d’alimenter plusieurs récepteurs aussi puissants.

1.2 Test en court-circuit :

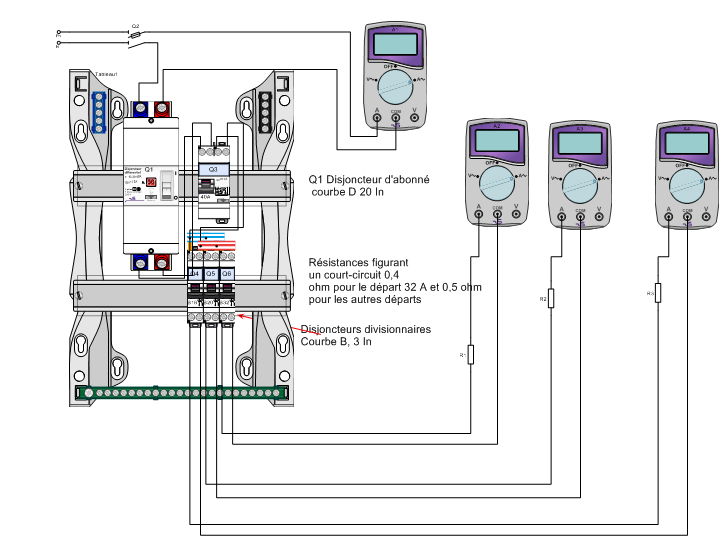

Pour réaliser les tests avec des court-circuits, il faut modifier le schéma comme suit :

test-court-circuit

Les caractéristiques des disjoncteurs sont inchangées. Par contre, les court-circuits sont simulés par des résistances de 0,5 ohm sur les départs 16 A et 20 A et de 0,4 ohm sur le départ 32 A, symbolisant l’impédance de la boucle de court-circuit (on supposera que le court-circuit se produit sur une prise de courant ou une boîte de raccordement situées à une certaine distance du tableau d’abonné (une dizaine de mètres).

NB : pour 2,5 mm², une ligne de 10 m donne une résistance des conducteurs de 0,16 W, pour du 4 mm² la résistance sera de 0,1 Ω et pour du 6 mm², la résistance sera de 0,067Ω.

Lançons la simulation et fermons Q4, Q3, Q1 et Q2 (départ 16 A). Nous notons sur les ampèremètres A1 et A4 un courant de 458 A et le disjoncteur Q4 s’ouvre instantanément. Si nous répétons l’opération avec le départ 20 A, les ampèremètres A1 et A3 indiquent un courant de 458 A et le disjoncteur Q5 s’ouvre instantanément. Avec le départ 32 A, les ampèremètres A1 et A2 indiquent un courant de 572 A et le disjoncteur Q6 s’ouvre instantanément. La sélectivité est bien assurée, seul le départ en défaut est coupé.

Si nous fermons simultanément Q4, Q5, Q6 et Q3 puis fermons le sectionneur Q2 puis le disjoncteur Q1, A1 indique un courant de 1482 A et le coupe-circuit fusible Q2 fond en 0,001 S. Cette fois la sélectivité n’est plus assurée.

icone-dlV2 Télécharger les fichiers associés à cette manipulation.
